第２種情報処理技術者試験

1994年度＝平成6年度・秋期

午前

問67

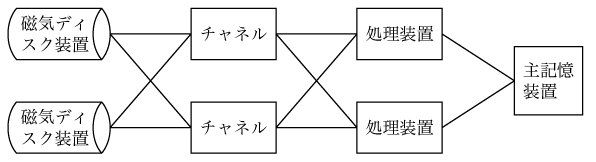

　次の図で表現されている計算機システムの構成を何というか。

ア　シンプレックスシステム	イ　多重プロセッサシステム
ウ　タンデムシステム	エ　デュアルシステム
オ　デュプレックスシステム

解答

　イ

解説

ア　シンプレックスシステム

最小構成の単一システムであり、故障などの障害対策が別途必要です。

┌─────┐　┌────┐　┌────┐　┌─────┐ │入出力装置├─┤チャネル├─┤処理装置├─┤主記憶装置│ └─────┘　└────┘　└────┘　└─────┘

イ　多重プロセッサシステム

並列に配置された処理装置が主記憶装置を共有します。

┌─────┐　┌────┐　┌────┐　 │入出力装置├─┤チャネル├─┤処理装置├┐　　 └─────┘　└────┘　└────┘│┌─────┐ 　　　　　　　　　　　　　　　　　　　　　├┤主記憶装置│ ┌─────┐　┌────┐　┌────┐│└─────┘ │入出力装置├─┤チャネル├─┤処理装置├┘ └─────┘　└────┘　└────┘

ウ　タンデムシステム

直列に接続された処理装置が処理を分担します。

┌─────┐　┌────┐　┌─────┐　┌─────┐　┌─────┐　┌──────┐ │入出力装置├─┤チャネル├─┤処理装置１├─┤処理装置２├─┤処理装置３├─┤補助記憶装置│ └─────┘　└────┘　└─────┘　└─────┘　└─────┘　└──────┘

エ　デュアルシステム

２系統の処理装置が完全に同じ処理を行い、結果を照合して正常性を確認しながら処理を進めます。

┌─────┐　┌────┐　┌────┐　┌──────┐ │入出力装置├─┤チャネル├─┤処理装置├─┤補助記憶装置│ └─────┘　└────┘↑└────┘　└──────┘ 　　　　　　　　　　　　　チェック ┌─────┐　┌────┐↓┌────┐　┌──────┐ │入出力装置├─┤チャネル├─┤処理装置├─┤補助記憶装置│ └─────┘　└────┘　└────┘　└──────┘

オ　デュプレックスシステム

２系統のシステムの一方が処理を行い、故障時に他方のシステムを利用します。

┌─────┐　┌────┐　┌────┐　┌──────┐ │入出力装置├─┤チャネル├┬┤処理装置├┬┤補助記憶装置│ └─────┘　└────┘│└────┘│└──────┘ 　　　　　　　　　　　　　切替　　　　切替 ┌─────┐　┌────┐│┌────┐│┌──────┐ │入出力装置├─┤チャネル├┴┤処理装置├┴┤補助記憶装置│ └─────┘　└────┘　└────┘　└──────┘
