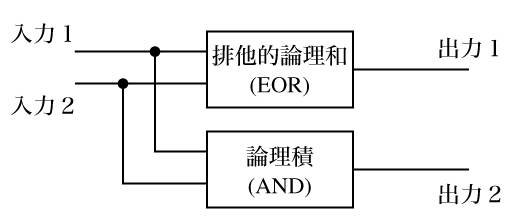

　次に示す構造の論理回路は、どの回路か。

　ア　減算

　イ　乗算

　ウ　全加算

　エ　半加算

解答

　エ

解説

　与えられた回路の入出力の関係を示すと次のようになります。

　このような演算を行うのは半加算器です。以下に示すように、二つのビットの和を求め、その演算結果として、和と、上位への繰上がり用のけたの二つを出力します。

　　　　Ｘ　０　　　　　Ｘ　０　　　　　Ｘ　１　　　　　Ｘ　１　　＋　Ｙ　０　　　＋　Ｙ　１　　　＋　Ｙ　０　　　＋　Ｙ　１　　─────　　　─────　　　─────　　　───── 　　　　　００　　　　　　０１　　　　　　０１　　　　　　１０

　ここで青の出力１が和（演算結果数の下位桁）で、赤の出力２がけた上げ数です。
