基本情報技術者試験 2001年度 = 平成13年度・春期 午前 問44

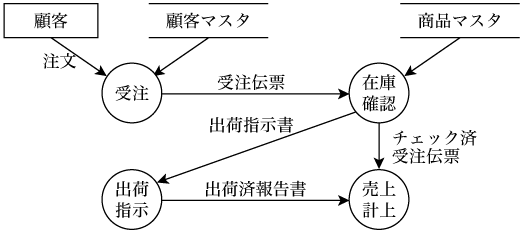

 次の図で用いられている表記法はどれか。


 ア DFD  イ 状態遷移図  ウ 流れ図  エ ペトリネット

解答

 ア

解説

 データフロー図DFDdata flow diagram)では、データの流れを中心にシステムを表現する方法です。データフロー(情報の流れ)を矢印、処理を円、データストア(データが蓄積されている状態)を2本の太線、外部(データの発生源または行先)を四角で表します。
