| 基本情報技術者試験 |
2002年度 ＝ 平成14年度・春期 |
午前 |
問47 |

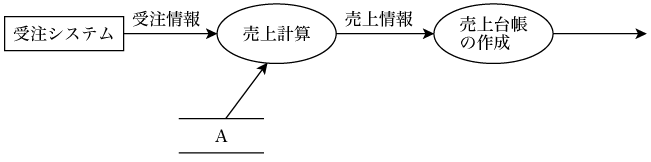

図に示す売上管理システムのDFDの中で、Aに該当する項目として、適切なものはどれか。
| ア 売上ファイル
| イ 単価ファイル
|
| ウ 入金ファイル
| エ 発注ファイル
|
イ
データフロー図＝DFD（data flow diagram）は、データの流れを中心にシステムを表現する方法です。データフロー（情報の流れ）を矢印、処理を円、データストア（データが蓄積されている状態）を２本の太線、外部（データの発生源または行先）を四角で表します。
本問のDFDは、受注情報とファイルＡから売上情報を生成することを示しています。一般に、受注情報は、《注文日・商品番号・受注数》などから構成されます。変動する商品の単価は、商品マスタなどに格納されています。したがって、ファイルＡは、単価ファイルです。
