基本情報技術者試験
2009年度 ＝ 平成21年度・春期
午前
問24

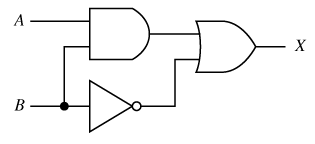

図の論理回路と同じ出力が得られる論理回路はどれか。ここで、
は論理積（AND）、
は論理和（OR）、
は否定（NOT）を表す。
ア

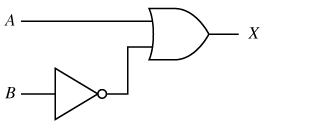

イ
ウ
エ
解答
イ
解説
論理式を変形して正解を求めることもできますが、AとBに0（偽）と1（真）を入力した組合せと出力Xとが等しくなるものを選ぶこともできます。
A
B
X
ア
イ
ウ
エ
0
0
1
1
1
0
1
0
1
0
1
0
0
1
1
0
1
1
1
1
0
1
1
1
0
1
1
1
は論理積（AND）、
は論理和（OR）、
は否定（NOT）を表す。
