| 第１種情報処理技術者試験 |
2000年度 ＝ 平成12年度 |
午前 |
問64 |

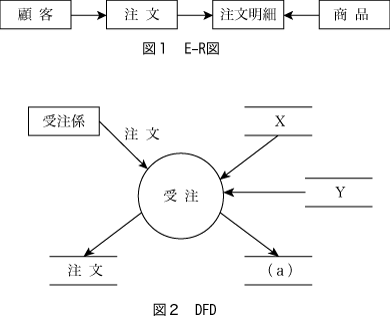

受注処理に関する図１のE－R図に対応した図２のDFDを作成した。図２のデータストア（a）に相当するエンティティは何か。ここで、E－R図におけるエンティティ間の関係は、矢印のない方を1、矢印のある方を多とする。
エ
データフロー図／DFD：Data Flow Diagramでは、データの流れを中心にシステムを表現する方法です。情報の流れ（データフロー）を矢印、処理をボックス、データストア（データが蓄積されている状態）を２本の太線、外部（データの発生源または行先）を四角で表します。
顧客データと商品データを参照して、注文レコードおよび注文明細レコードを生成します。したがって、(a)は注文明細となります。
