| 第２種情報処理技術者試験 |
2000年度 ＝ 平成12年度・秋期 |
午前 |
問11 |

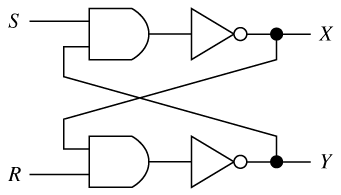

次の論理回路において、S ＝ 1、R ＝ 1、X ＝ 0、Y ＝ 1のとき、S をいったん0にした後、再び1に戻した。この操作を行った後のX、Y の値はどれか。ここで、
は論理積（AND）、
は否定（NOT）を表す。
| ア X = 0，Y = 0
| イ X = 0，Y = 1
| ウ X = 1，Y = 0
| エ X = 1，Y = 1
|
ウ
与えられた回路は順序回路です。以下に示すように、S の値をセットして再び戻してもXとYの値は変化しません。
|
| S
| R
| X
| Y
|
| 初期状態
| 1
| 1
| 0
| 1
|
| S をいったん0にした状態
| 0
| 1
| 1
| 0
|
| S を1に戻した状態
| 1
| 1
| 1
| 0
|
